Prehľad
špecifikácia

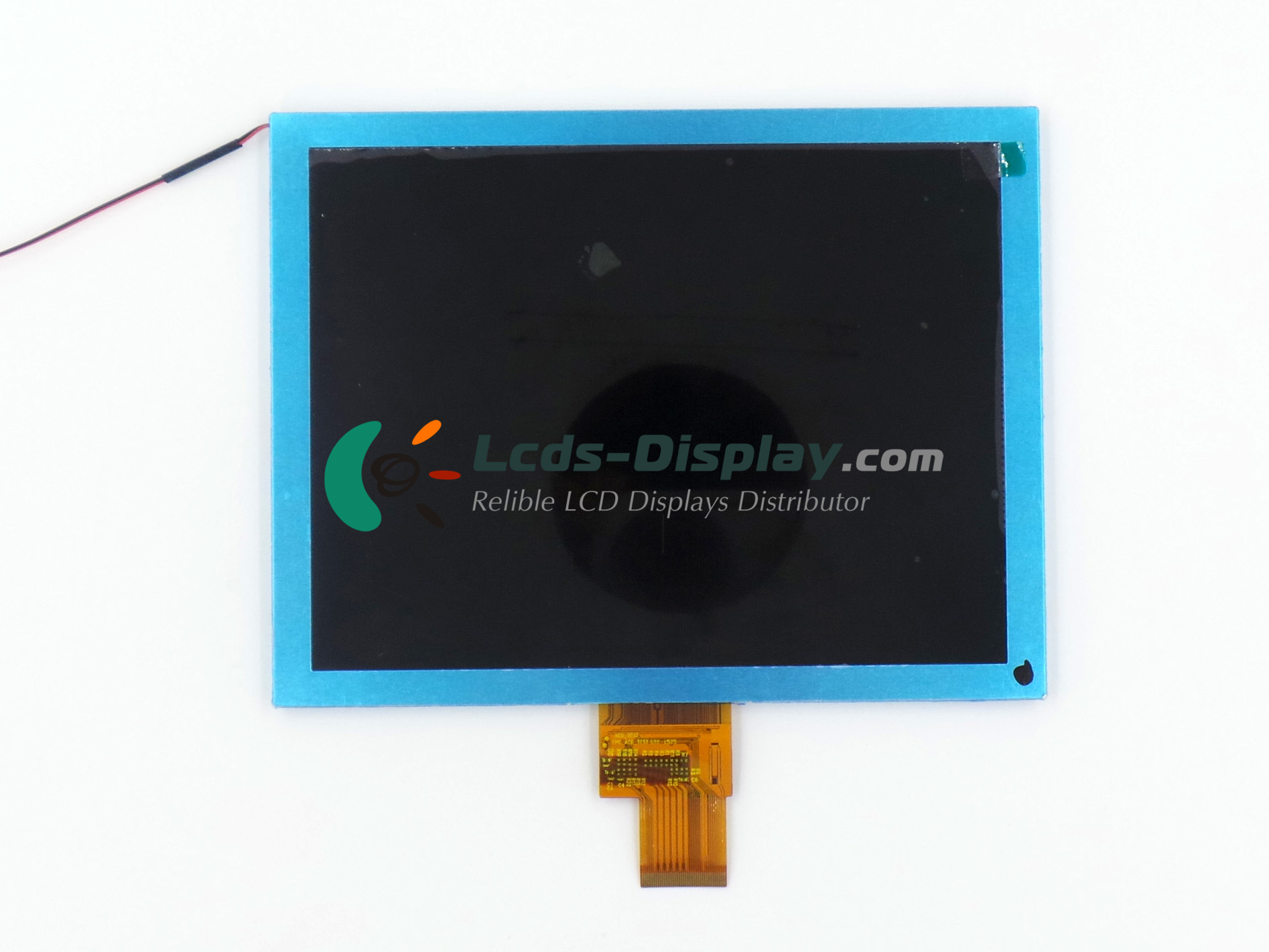

S080XG04H
S080XG04H Základné informácie
| Panel Model | S080XG04H |
|---|---|
| Značka panelu | CDTECH |
| descrition | a-Si TFT-LCD ,8.0 inch, 1024×768 |
| Typ panelu | a-Si TFT-LCD |
| Cena S080XG04H | Požiadajte o cenu a čas |
| Prevádzková teplota | -20 ~ 70 °C |
| Teplota skladovania | -30 ~ 80 °C |
S080XG04H Mechanické funkcie
| Rozlíšenie bodov | 1024(RGB)×768 (XGA) |
|---|---|
| Konfigurácia pixelov | RGB Vertical Stripe |
| Hustota pixelov | 160 PPI |
| Pomer strán | 4:3 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.05275×0.15825 mm (H×V) |
| Pixel Pitch | 0.15825×0.15825 mm (H×V) |
| závažia | TBD |
| Aktívna oblasť | 162.048×121.536 mm (H×V) |
| Oblasť rámu | 164.8×124.3 mm (H×V) |
| Obrysová dimenzia | 183×141 mm (H×V) |
| Hĺbka osnovy | 6.15 (Typ.) mm |
| Krajina alebo Portrét | Landscape type |
| Dotykový panel | Without |
S080XG04H Optické funkcie
| Režim zobrazenia | IPS, Normally Black, Transmissive |
|---|---|
| jas | 1000 cd/m² (Typ.) |
| kontrastný pomer | 800 : 1 (Typ.) (Transmissive) |
| Farba zobrazenia | 16.7M (8-bit) |
| Farebný gamut | 70% NTSC (CIE1931) |
| Doba odozvy | 25 (Typ.)(Tr+Td) |
| Pozorovací uhol | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| Zobrazenie smeru | Symmetry |
| Biela farba Chromaticita | Wx:0.288; Wy:0.326 |
| Biela variácia | 1.43 (Max.)(9 points) |
| Slnečné svetlo je čitateľné | Y |
S080XG04H Funkcia elektroniky
| Vertikálna frekvencia | 60Hz |
|---|---|
| Spätné vyhľadávanie | Yes (U/D, L/R) |
S080XG04H Systém podsvietenia
| Poloha svietidla | Edge light type |
|---|---|
| Typ svietidla | WLED |
| Výška lampy | 3S9P |
| Tvar svietidla | Array |
| Životnosť lampy | 30K(Typ.) (Hours) |
| Napätie lampy | 9.6/9.9V (Typ./Max.) |
| Prúd svetelného zdroja | 540/585mA (Typ./Max.) |
| Typ rozhrania | Connector |
| Doska vodiča svietidla | No |
S080XG04H Rozhranie signálu
| Kategória signálov | LVDS |
|---|---|
| Trieda signálu | LVDS (1 ch, 8-bit) |
| Vstupné napätie pre panel | 3.3/10.0/18.9/-7.8V (Typ)(VCC/AVDD/VGH/VGL) |
| Napätie pre signály displeja | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| Typ rozhrania | FPC |
