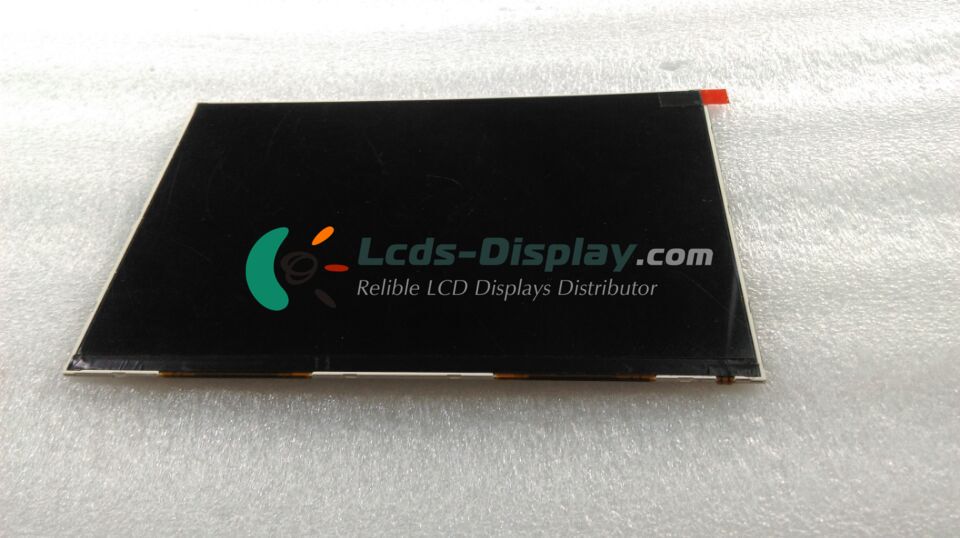

TFT08925601600
TFT08925601600 Základné informácie
| Panel Model | TFT08925601600 |
|---|---|
| Značka panelu | SEBO |
| descrition | a-Si TFT-LCD ,8.9 inch, 2560×1600 |
| Typ panelu | a-Si TFT-LCD |
| Cena TFT08925601600 | Požiadajte o cenu a čas |
| Prevádzková teplota | -20 ~ 60 °C |
| Teplota skladovania | -20 ~ 65 °C |
TFT08925601600 Mechanické funkcie
| Rozlíšenie bodov | 2560(RGB)×1600 (WQXGA) |
|---|---|
| Konfigurácia pixelov | RGB Vertical Stripe |
| Hustota pixelov | 338 PPI |
| Pomer strán | 16:10 (H:V) |
| Form Factor | Flat Rectangle Display |
| Dot Pitch | 0.025×0.075 mm (H×V) |
| Pixel Pitch | 0.075×0.075 mm (H×V) |
| Aktívna oblasť | 192×120 mm (H×V) |
| Obrysová dimenzia | 200.3×132.1 mm (H×V) |
| Hĺbka osnovy | 1.82/3.43 (Typ./Max.) mm |
| Otvory a konzoly | Without |
| Krajina alebo Portrét | Landscape type |
| Dotykový panel | Without |
TFT08925601600 Optické funkcie
| Režim zobrazenia | IPS, Normally Black, Transmissive |
|---|---|
| jas | 500 cd/m² (Typ.) |
| kontrastný pomer | 1200 : 1 (Typ.) (Transmissive) |
| Farba zobrazenia | 16.7M (8-bit) |
| Farebný gamut | 72% NTSC (CIE1931) |
| Pozorovací uhol | 80/80/80/80 (Typ.)(CR≥10) (L/R/U/D) |
| Zobrazenie smeru | Symmetry |
| Biela farba Chromaticita | Wx:0.310; Wy:0.330 |
| Slnečné svetlo je čitateľné | N |
TFT08925601600 Funkcia elektroniky
| Vertikálna frekvencia | 60Hz |
|---|---|
| Spätné vyhľadávanie | No |
| Driver IC | Built-in R69429 |
TFT08925601600 Systém podsvietenia
| Poloha svietidla | Edge light type |
|---|---|
| Typ svietidla | WLED |
| Výška lampy | 6S6P |
| Tvar svietidla | 6 strings |
| Prúd svetelného zdroja | 20mA (Typ.) |
| Typ rozhrania | Included in panel signal interface |
| Doska vodiča svietidla | No |
TFT08925601600 Rozhranie signálu
| Kategória signálov | MIPI |
|---|---|
| Trieda signálu | MIPI (2 ch, 4 data lanes) |
| Vstupné napätie pre panel | 1.8/3.3V (Typ.)(VDDIO/VBAT) |
| Spotreba energie na paneli | 230/300mW (Typ./Max.) |
| Typ rozhrania | Connector |
| Rozhranie signálu | HRS - FH36W-61S-0.3SHW(50), Pitch:0.3 mm, Pin:61 pins |
